当今的现今，电子系统往往具有许多不同的电源轨。在采用模拟电路和微处理器、DSP、ASIC、FPGA的系统中，尤其如此。为实现可靠、可重复的操作，必须监控各电源电压的开关时序、上升和下降速率、加电顺序以及幅度。既定的电源系统设计可能包括电源时序控制、电源跟踪、电源电压/电流监控和控制。有各种各样的电源管理IC可以执行时序控制、跟踪、上电和关断监控等功能。

　　时序控制和跟踪器件可以监控和控制多个电源轨，其功能可能包括设置开启时间和电压上升速率、欠压和过压故障检测、余量微调(在标称电压值的一定范围内调整电源电压)以及有序关断。适合这些应用的IC种类众多，简单的如利用电阻、电容和比较器构成的纯模拟器件，复杂的如高集成度状态机和通过I2C总线进行数字控制的可编程器件。某些情况下，系统的电压调节器和控制器可能包括关键控制功能。

　　对于采用多个开关控制器和调节器的系统，还有一个考虑是器件以不同开关频率工作时，如何将产生的系统噪声降至最低。常常需要同步调节器的时钟，事实上，如今的许多高性能开关控制器和调节器都可以与外部时钟同步。

　　电源时序控制和跟踪

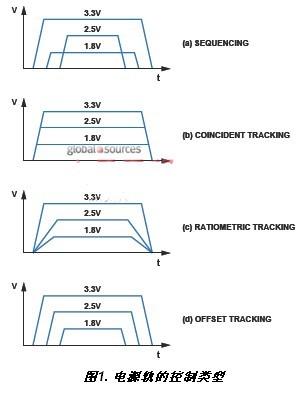

　　所谓电源时序控制，是指以指定顺序开关电源。电源时序控制可以简单地基于既定的时间顺序，或者一个电源的开启时间取决于另一个电源何时达到设定的阈值。电源跟踪基于这样一个事实：电源电压无法(一般也不应)瞬间改变。电源系统设计师可以利用这一特性，有效地控制系统中各电源相对于其它电源的斜率。电源跟踪分为三类：同步、比率和偏移。图1中的四幅图对时序控制、同步跟踪、比率跟踪和偏移跟踪进行了比较。

　　图1a中，三个电源按一定的时间顺序开启和关闭。首先是3.3 V电源开启，后续电源的开启和关闭延迟时间取决于应用的需要。如果额定最大值要求电源按一定的顺序激活，这种简单的时序控制技术将能确保有源器件的电压不会超过额定最大值。举例来说，在ADC驱动的放大器上电之前，我们必须保证ADC的电源存在，否则可能损坏ADC的前端。

　　图1b显示同步跟踪情况，所有三个电源同时开启，并且以相同的速率彼此跟踪，因此最低电源电压首先建立，然后是较高的电源电压。电源关断以相反的方式进行。这个例子很好地说明了旧式FPGA或微处理器应用中电源是如何接通的：首先激活较低的内核电压，然后接通辅助或I/O电源。稍后将以Xilinx Virtex-5 FPGA的同步跟踪举例说明。

　　图1c中，电源以不同的斜率上电。如前所述，能够对电源的斜率dV/dt进行控制是一个非常有用的特性，它可以防止电路中去耦电容的大浪涌电流(充电电流)损坏器件。如果不加限制的话，浪涌电流可能大大超过标称工作电流。斜率限制可以防止有源器件闩锁、电容短路、PCB走线受损以及线路保险丝熔断。

　　图1d中，所有电源具有相同的斜率，但其施加时间由预定的失调电压决定。此类跟踪适用于需要限制电源电压差(常常出现在DAC和ADC等混合信号器件的额定最大值部分)的器件，这种方法可以防止器件永久性受损。
